Montagehandleiding

Zo plaats je de Berrie montagepaal

In 6 stappen staat je paal en hangt je laadpunt erop. De paal plaatsen kun je zelf, het aansluiten doet een erkend installateur.

  • 123 cm hoog
  • 1 of 2 laadpunten
  • Alle grote merken

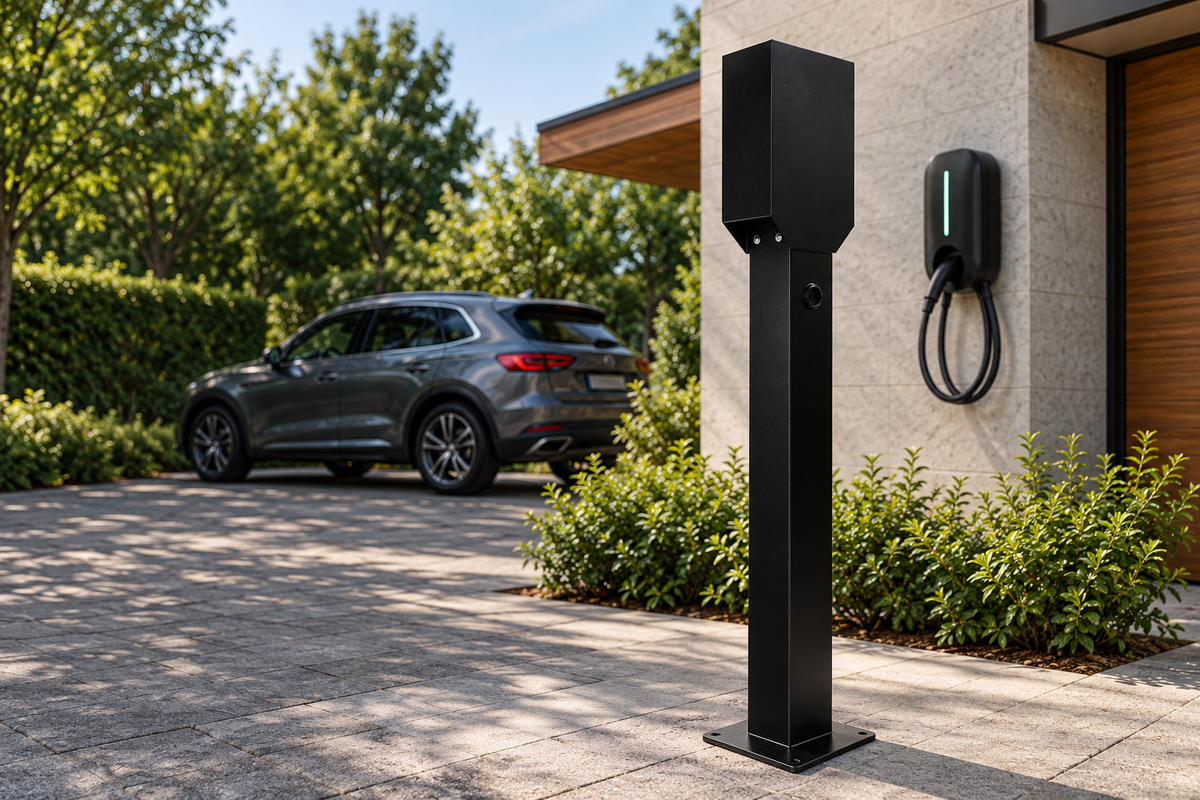

Berrie montagepaal met laadpunt op een oprit

In de doos

  • Berrie montagepaal met voetplaat
  • Bevestigingsmateriaal voor het laadpunt
  • Deze handleiding

Wat heb je nodig

  • Boormachine met steenboor
  • Ankers passend bij je ondergrond
  • Steek- of dopsleutel
  • Waterpas en rolmaat
  • Montagemateriaal van je laadpunt

Veiligheid eerst

  • Aansluiten op stroom doet altijd een erkend installateur
  • Zet de stroom uit op de groep van het laadpunt
  • Check voor het boren of er kabels of leidingen lopen
  • Volg ook de handleiding van je laadpunt

In 6 stappen geplaatst

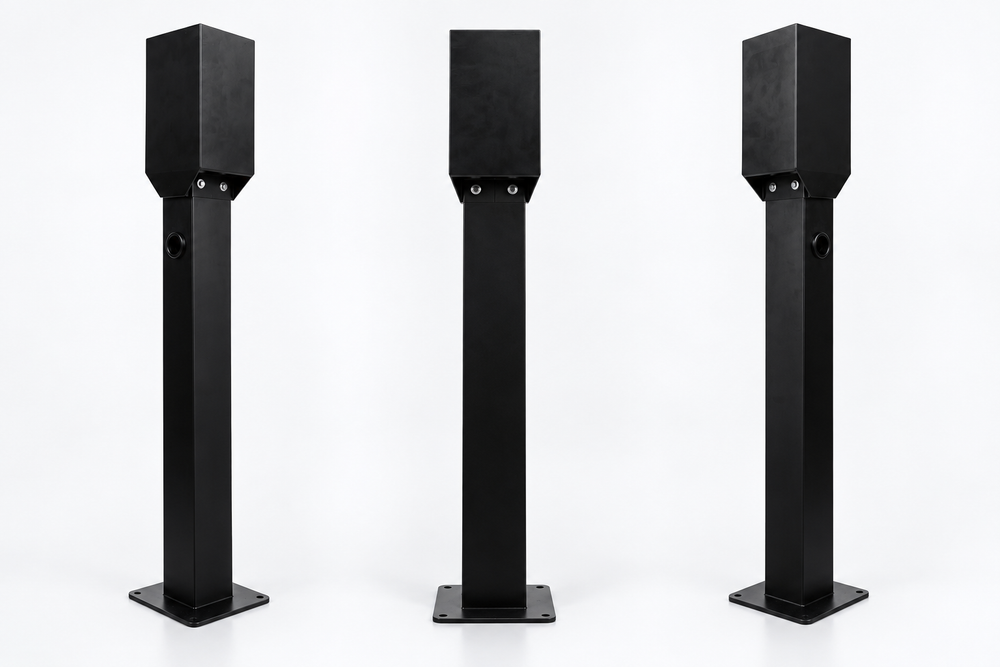

Kies de plek

Stap1

Kies de plek

Zet de paal naast je parkeerplek, zo dat de laadkabel makkelijk bij de laadklep komt. Kies een vaste, vlakke ondergrond zoals beton of een betonpoer, buiten looproutes.

Tip: Meet de afstand tot de laadklep met de laadkabel van je laadpunt.

Stap2

Laat de voedingskabel aanleggen

De installateur legt de voedingskabel onder de grond tot de plek van de paal. Laat de kabel ruim genoeg uit de grond steken om hem door de paal tot het laadpunt te voeren.

Tip: Komt er later een tweede laadpunt? Laat dan meteen een extra kabel of mantelbuis meeleggen.

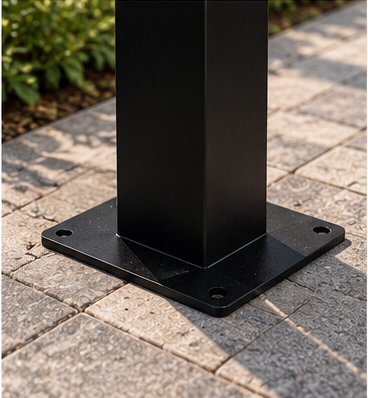

Teken af en boor de gaten

Stap3

Teken af en boor de gaten

Zet de paal op de gekozen plek en teken de gaten van de voetplaat af. Boor de gaten en plaats de ankers volgens de voorschriften van het anker.

Tip: Gebruik ankers die passen bij je ondergrond.

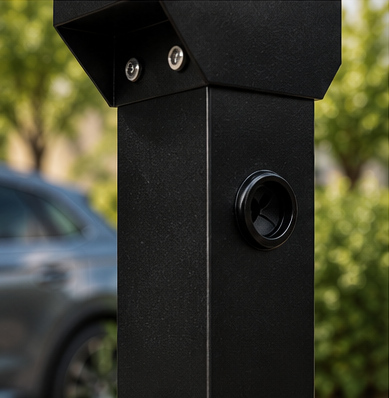

Voer de kabel in en zet de paal vast

Stap4

Voer de kabel in en zet de paal vast

Voer de voedingskabel via de kabeldoorvoer de paal in. Zet de paal op de ankers, controleer met de waterpas of hij recht staat en draai de moeren vast.

Tip: Draai de moeren kruislings aan, dan komt de paal recht te staan.

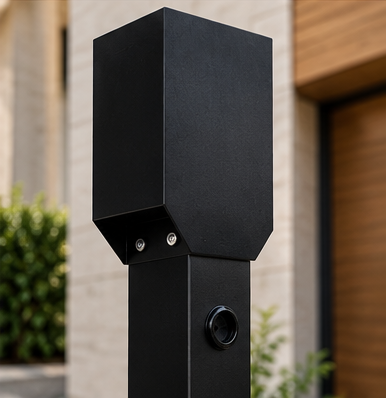

Monteer het laadpunt

Stap5

Monteer het laadpunt

Bevestig het laadpunt op de paal met het meegeleverde bevestigingsmateriaal. Volg daarbij ook de installatiehandleiding van je laadpunt.

Tip: Twee laadpunten? Monteer het tweede op dezelfde manier op de paal.

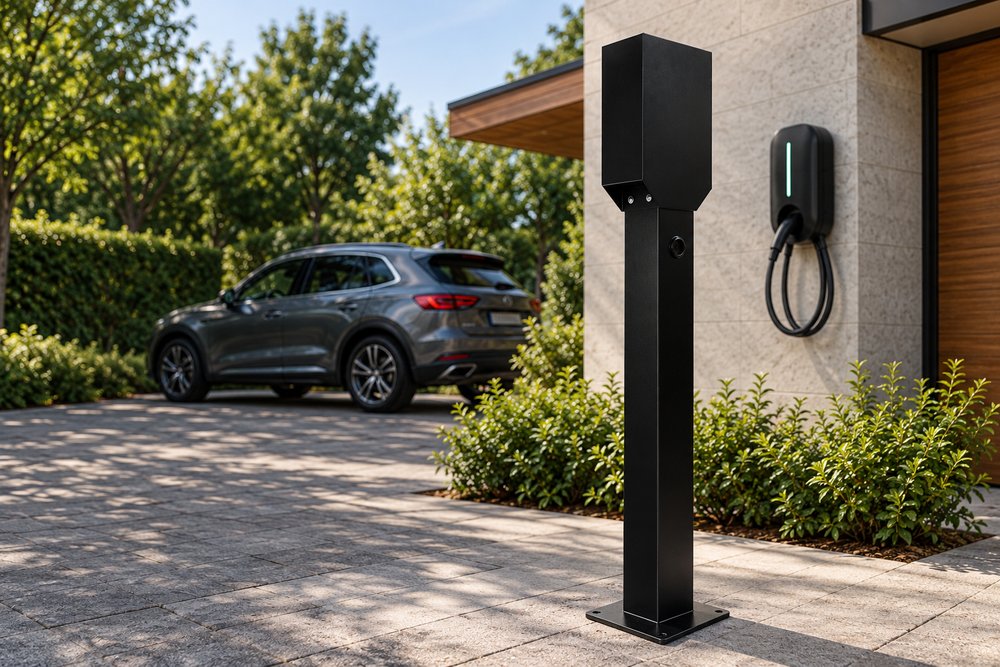

Aansluiten en testen

Stap6

Aansluiten en testen

De installateur sluit het laadpunt aan en test het. Controleer daarna of de paal en het laadpunt goed vastzitten en of de kabel nergens klem zit.

Tip: Werkt alles? Dan kun je laden.

Onderhoud

  • Controleer na een maand of de moeren van de voetplaat nog vastzitten
  • Kijk een keer per jaar of de paal recht staat en de kabeldoorvoer heel is
  • Maak de paal schoon met water en een zachte doek, zonder schuurmiddel

Vragen bij de montage?

Stuur ons een foto van je situatie, we denken graag mee.
